Planlegger du å sette opp belysning i hagen, bygge garasje eller installere en lade-boks? Da trenger du strøm frem til rett sted – og den beste løsningen er å grave ned kablene. Nedgravde kabel-rør beskytter kablene, holder dem ute av veien, og gir en trygg og varig installasjon. Her viser vi deg hvordan du kan gå frem!
Hva du kan gjøre selv
Som privatperson har du lov til å utføre enkelte el-arbeider, men kun på svakstrømsanlegg (under 50V), som er godt beskrevet og utgjør enkle installasjoner, og som er lett å inspisere i ettertid. Utover dette får du bare erstatte sikringer, koble til lamper, skifte deksel på brytere, stikkontakter og koblingsbokser. Alt annet krever en autorisert elektriker. Å grave ned kabel-rør kan du derimot gjøre selv – men riktig planlegging og kunnskap er viktig.
Derfor bør du bruke kabel-rør
Kabel-rør fungerer som en ekstra beskyttelse for strømførende ledninger, og muliggjør å skifte kabel på et senere tidspunkt uten graving ved å dra en ny kabel gjennom røret. Når du legger dobbeltisolerte kabler i kabel-rør, får du en tredobbel isolasjons barriere, noe som øker både sikkerheten og levetiden på installasjonen.
Tips: Vi anbefaler å kontakte en elektriker på forhånd for å planlegge arbeidet sammen, slik at alt blir riktig fra start. Avtal gjerne en befaring på forhånd med elektrikeren for å unngå misforståelser.
Slik planlegger du kabeltraseen
Begynn med å finne ut hvor strømmen skal kobles på og hvordan du kommer deg frem dit.
- Kjeller: Grav frem til grunnmuren og bor gjennom veggen. NB: snakk med fagfolk om tetting og hvordan gå gjennom isolasjon, fuktsperre etc. Vi anbefaler å overlate boring gjennom kjellervegg eller husvegg til profesjonelle for å unngå problemer i fremtiden.
- Krypkjeller: Bor inn i grunnmuren og trekk kabelen videre innefra. Avtal dette med elektriker.
- Støpt plate: Før kabelen langs sålen og opp fasaden. Avtal dette med elektriker.
Husk at kabelen må beskyttes med metallprofil der den kommer opp av bakken for å hindre skader.
Riktig legging av kabelrør

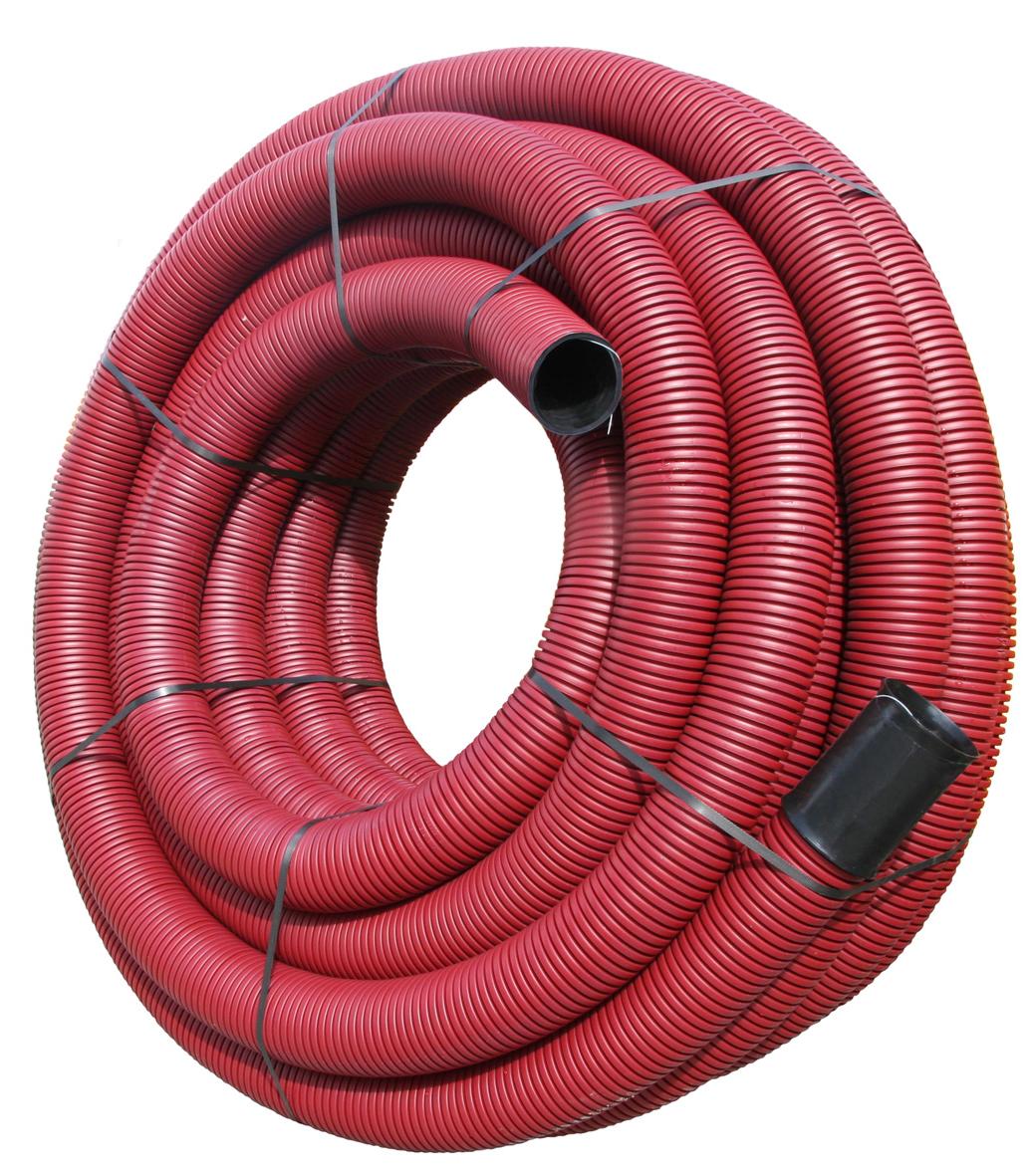

Bruk et rødt kabelrør – godt synlig ved fremtidig graving. Vi foreslår 50 mm som dimensjon, men avtal gjerne dimensjon med elektriker, da størrelsen påvirkes av kabeltype som skal trekkes.
- Gravedybde: Minimum 55 cm under bakken, med minst 40 cm overfylling.
- Kabel-dekkplater: Skal brukes hvis du ikke kan oppnå anbefalt gravedybde.
- Ekstra lengde: La gjerne en liten kveil av kabelen ligge i hver ende for sikkerhet og fremtidig fleksibilitet.
Tenk langsiktig og bærekraftig
Når du først graver, tenk fremover:
- Legg ekstra rør for fremtidige prosjekter (som tilbygg, andre kabler eller flere strømuttak).
- Dokumenter kabeltraseen nøye med mål og gravedybde på kart eller skisser. Ikke stol på hukommelsen!
Med god planlegging og god dokumentasjon unngår du kostbare feil og skader ved senere arbeider på tomten din.
Dette trenger du
- Spade
- Trillebår
- Tommestokk
- Trekkrør
Vi anbefaler
- Omfyllingsmasse, f.eks. kabelsand/maskinsand
- Vibroplate eller Stampemaskin
Planlegg tilkoblingspunktet
Start med å finne ut hvor kabelen skal kobles til (som regel ved sikringsskapet). Planlegg den interne kabel-dragningen gjennom huset eller krypkjelleren, og bestem hvor kabelen enklest kan føres ut i bakken.
NB: traseen bør være mest mulig rett, unngå svinger! Hvis kabelrøret blir lagt i svinger, vil det være vanskeligere eller umulig å trekke kabel gjennom det. Snakk med elektrikeren som skal trekke kabelen om dette før du bestemmer traseen!
Hvis traseen er under parkering eller innkjørsel, må du være ekstra nøye med komprimering og hvilke masser du fyller igjen grøften med.
Merk traseen
Marker den mest hensiktsmessige kabeltraseen mellom huset og stedet for den nye installasjonen. Velg en så kort vei som mulig, og unngå potensielle fremtidige hindringer som trær eller planlagte byggverk.
Grav grøften
Grav en grøft med jevn bunn, minimum 55 cm dyp. Fjern alle spisse steiner som kan skade kabelrøret.
Dimensjon og type kabel-rør må avtales med elektriker. Ikke alle typer rør kan brukes, og størrelsen må være tilpasset kabelen som skal trekkes. Snakk med elektrikere om dette før du legger rør!
Legg ned kabelrøret
Plasser kabelrøret i grøften på en pute med fin, steinfri sand eller jord, og la det stikke opp over bakken i begge ender for enkel tilgang under videre arbeid.
Stabiliser røret
Fyll forsiktig rundt røret med fin, steinfri sand for å beskytte mot skader. Minimum 15 cm over og 10 cm under røret.
NB: Hvis traseen er under parkering eller innkjørsel bør massene du fyller igjen grøfta med være rene pukk og grus masser tilsvarende de massene som er i den eksisterende veg oppbygningen.
Tilbakefyll grøften
Fyll grøften igjen med de opprinnelige massene, men la de siste 20–50 cm rundt endene stå åpne for videre arbeid.
Komprimer massene
Gå langs grøften for å komprimere massene naturlig. Lag gjerne en liten forhøyning, da jorda vil synke noe med tiden.
NB: Hvis traseen er under parkering eller innkjørsel bør massene fylles tilbake i 30 cm tykke lag som komprimeres med vibroplate.
Beskytt røret midlertidig
Tett røråpningene med en plastpose og tape for å unngå at jord og skitt kommer inn før kablene trekkes.
Trekking og tilkobling
Når røret er klart, kan elektrikeren trekke kabler gjennom og koble til strøm i begge ender.
Avtal med elektriker om hvilke spesifikke tettingsmidler som skal benyttes, da ikke alle typer skum eller isolasjoner egner seg sammen med elektriske kabler.
Tett endene permanent
Etter at kablene er på plass, forsegl åpningene i røret med litt isolasjon eller fugeskum for å hindre at smuss samler seg og blokkerer røret.
Sikre kabelen over bakken
Kabelen skal være den eneste delen som stikker opp av bakken, og den skal beskyttes med metallprofil langs grunnmuren for å unngå skader.
Gjenopprett området
Til slutt legger du på nytt ferdig-gress eller setter tilbake eventuelle heller – slik at alt ser pent ut igjen.
